Product Details
Lugar de origen: Guangdong, China
Nombre de la marca: SHENHUA
Certificación: CE,UL
Número de modelo: SC810
Payment & Shipping Terms
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Detalles de empaquetado: Paquete del caso del vacío +plywood, tamaño del caso: 7200*2200*2200 milímetro (L*W*H)
Tiempo de entrega: 60~80days
Condiciones de pago: L/C, T/T, D/P, Western Union, Paypal, gramo del dinero
Capacidad de la fuente: 100 sistemas por año
El material: |
SUS304 de acero inoxidable |
Tamaño del paquete: |
L600*W400*T100mm como máximo |
Ancho neto del transportador: |
Las demás: |
Velocidad del transportador: |
0,1~1,5 m/min |
dirección del transportador: |
De izquierda a derecha |
cantidad de agua desionizada: |
400~800L/H |
Cantidad de escape de aire: |
³ /h de los 36m |
Rango de resistividad del agua DI: |
0~18MΩ |
Suministro de aire comprimido: |
0.5Mpa, 200~400L/min |
Fuente de alimentación:: |
CA380V, 3P, 50/60Hz, 150KW |
Tamaño de la máquina: |
5200*1750*1650 (largo x ancho x alto) milímetro |
Peso de la máquina: |
3 000 kg |
El material: |
SUS304 de acero inoxidable |
Tamaño del paquete: |
L600*W400*T100mm como máximo |
Ancho neto del transportador: |
Las demás: |
Velocidad del transportador: |
0,1~1,5 m/min |
dirección del transportador: |
De izquierda a derecha |
cantidad de agua desionizada: |
400~800L/H |
Cantidad de escape de aire: |
³ /h de los 36m |
Rango de resistividad del agua DI: |
0~18MΩ |
Suministro de aire comprimido: |
0.5Mpa, 200~400L/min |
Fuente de alimentación:: |
CA380V, 3P, 50/60Hz, 150KW |
Tamaño de la máquina: |
5200*1750*1650 (largo x ancho x alto) milímetro |
Peso de la máquina: |
3 000 kg |

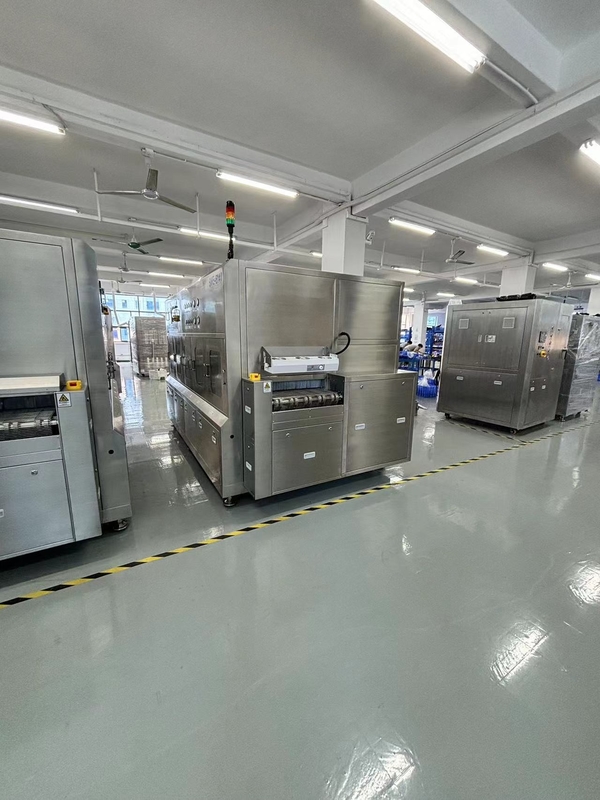

SC810 es una máquina de limpieza de pulverización en línea compacta para limpiar el flujo de paquetes de leadframe, IGBT, IPM, BGA, CSP utilizando lavado líquido y enjuague con agua DI y secado con aire caliente.
Para todo tipo de flujo y marco de plomo, paquete IGBT, IPM, BGA, CSP.
SC810 Proceso de trabajo: Prelavado+Lavado+Aislación química+ Preenjuague+ Enjuague+Enjuague final+Seco por soplado en aire+Seco en aire caliente1+Seco en aire caliente2.
Al utilizar la última tecnología de limpieza por pulverización de mezclas para PYME, el sistema tiene las siguientes ventajas:
1. flujo de paquete de conducción en el sistema de limpieza de la línea.
2Tecnología de lavado con spray de mezcla de líquido, resultado de superlavado, flujo de pasta de soldadura con agua sólida y flujo no limpio.
3Las secciones de lavado más largas + secciones de enjuague con agua DI + secciones de soplado con aire + secciones secas con aire caliente.
4. suministro de agua líquida y fresca DI automáticamente, después de la sección de agua DI desbordamiento a la sección anterior para renovar el agua DI.

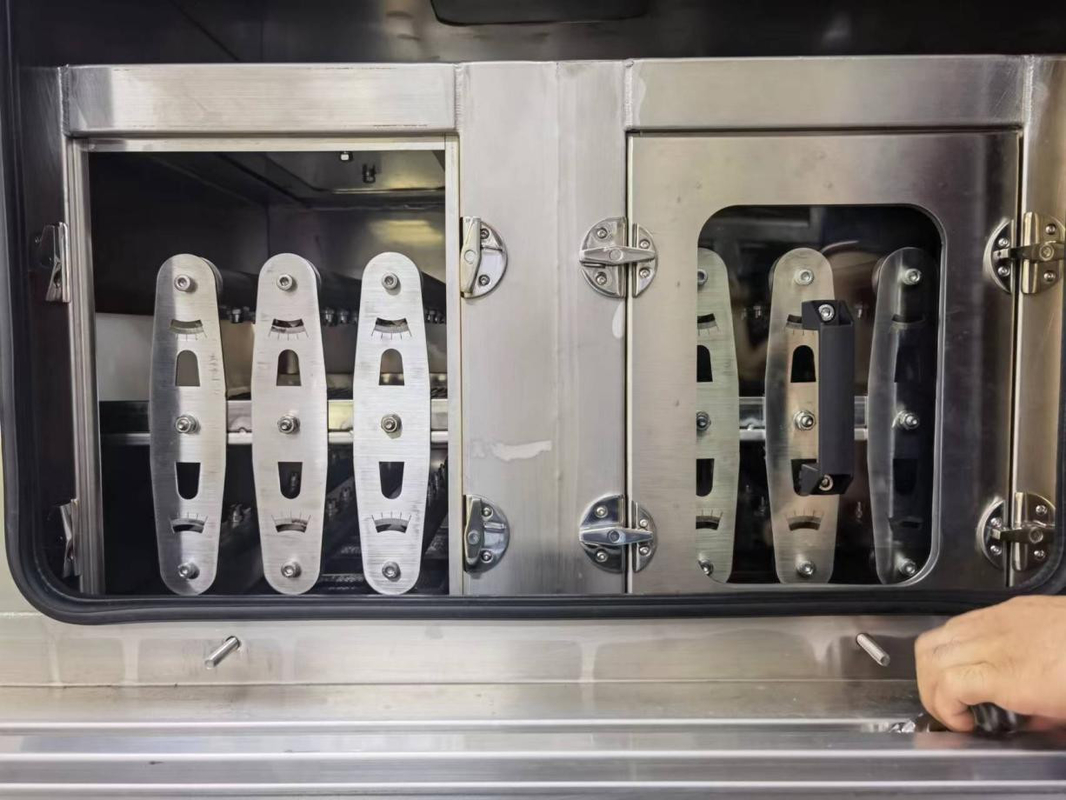

5- Sistema de suspensión hacia arriba/abajo en las secciones de lavado y enjuague.

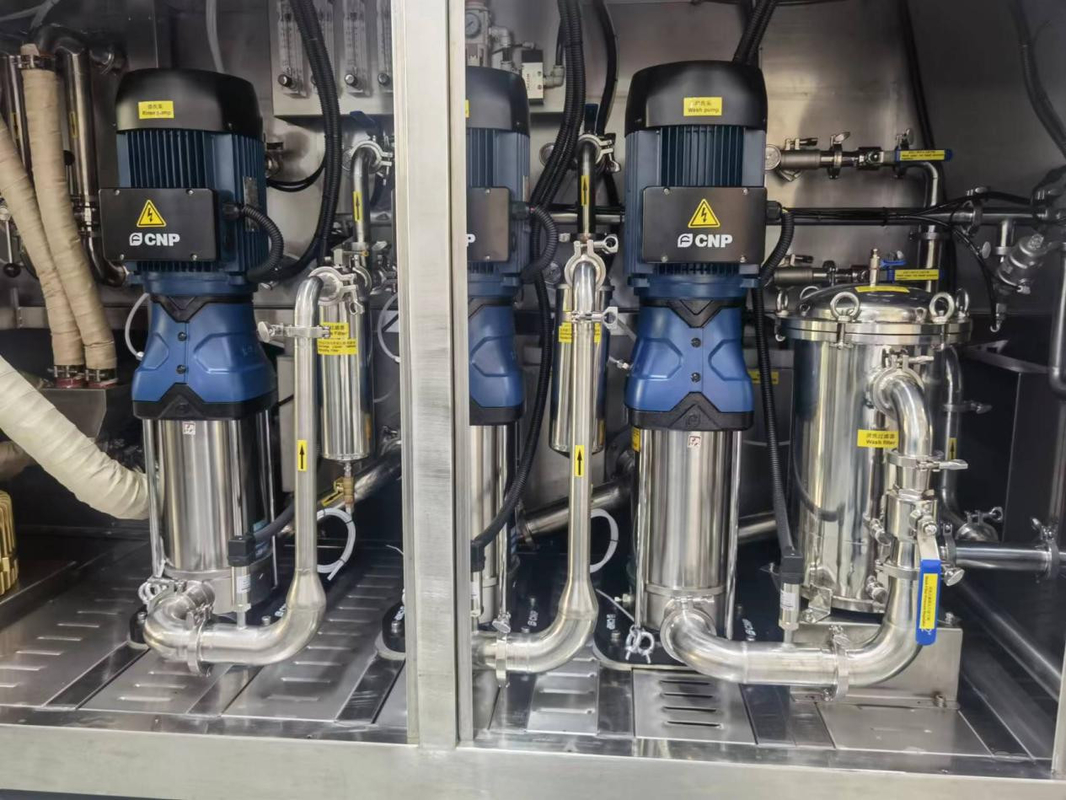

6La presión de rociado de líquido y agua DI puede ajustarse para los requisitos de limpieza de productos semiconductores dirrerent.
7- Equipado de serie con sistema de monitorización de la resistividad, con un rango de resistividad de 0 a 18 MΩ.

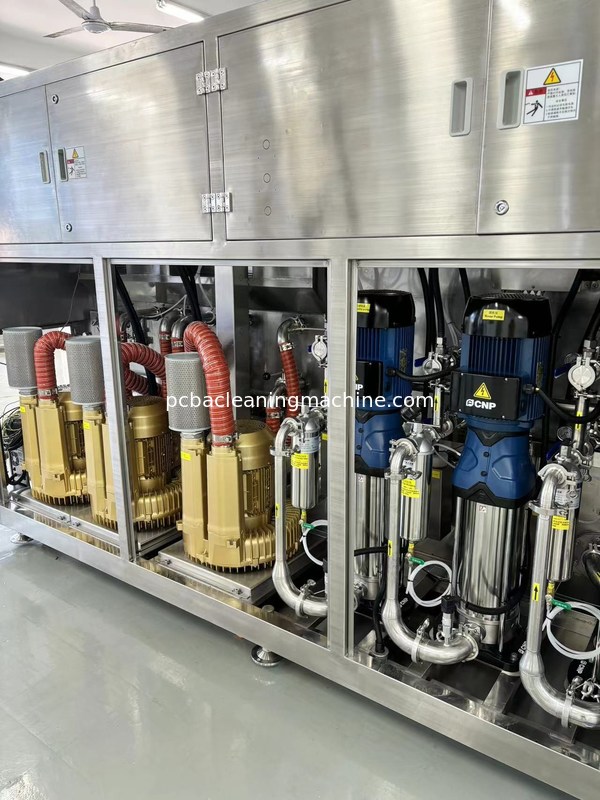

8Cuchillos de aire secos + 2 secciones sistema de secado de aire caliente.
9Sistema de red transportadora plana de PCB de acero inoxidable SUS304.
10Sistema de control PLC, interfaz de operación en inglés, fácil operación.
11Muchas funciones opcionales disponibles.
12Estructura total de SUS304, resistencia a la corrosión por ácido y álcali.
Especificación de la máquina:
| S/N | Punto de trabajo | Las especificaciones del SC810 |
| 1 | red de transporte | Las demás: |
| 2 | velocidad del transportador | 0.1 ~ 1,5 m/min |
| 3 | altura del transportador | Las demás partidas |
| 4 | dirección del transportador | De izquierda a derecha |
| 5 | tamaño del producto | L400*W600 mm como máximo |
| 6 | altura del producto | 100 mm como máximo (con componente) |
| 7 | Capacidad del tanque de lavado | 120 litros |
| 8 | capacidad del depósito de enjuague | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 9 | Consumo de agua | 400 a 800 litros por hora |
| 10 | aire de escape | 36 m3 |
| 11 | control eléctrico | PLC + TP |
| 12 | Rango de resistencia | 0 ~ 18MΩ |
| 13 | Rango de pH | 0 ~ 14 |
| 14 | suministro de aire | 0.5Mpa |
| 15 | suministro de energía | Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| 16 | tamaño de la máquina | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 17 | peso de la máquina | 3 000 kg |
P1: ¿Qué tipo de productos de semiconductores puede SC810 limpiar?
A1: Flujo en el paquete BGA, CSP, IGBT, IPM Leadframe. Tiene una sección de lavado de 600 mm con 2x8 barras de pulverización, por eso es tan potente.
P2: ¿Por qué es 110KW?
A2: en la sección de lavado, tiene un calentador de 3x12KW; en la sección de preenjuague, tiene un calentador de 1x12KW; en la sección de enjuague, tiene un calentador de 1x12KW; en la sección de secado de aire caliente, tiene un calentador de 2x7.5KW,y también tenemos sopladores de aire, bombas eléctricas.
P3: ¿Cuál es la temperatura del líquido y la temperatura del agua de DI?
A3: la temperatura del líquido puede calentarse hasta 80°C; el agua de DI puede calentarse hasta 60°C.
P4: ¿Cuál es el consumo de líquido por hora?
R4: Depende del líquido y de la temperatura, instalamos un condensador de frío líquido, normalmente 5~10L/H.
