Product Details
Lugar de origen: Guangdong, China
Nombre de la marca: SHENHUA
Certificación: CE,UL
Número de modelo: SC820
Payment & Shipping Terms
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Detalles de empaquetado: Paquete del caso del vacío +plywood, tamaño del caso: 7200*2200*2200 milímetro (L*W*H)
Tiempo de entrega: 60~80days
Condiciones de pago: L/C, T/T, D/P, Western Union, Paypal, gramo del dinero
Capacidad de la fuente: 100 sistemas por año
Material: |
Acero inoxidable SUS304 |
Tamaño del paquete: |
L600*W500*T100mm como máximo |
Ancho neto del transportador: |
600 mm |
velocidad del transportador: |
0,1~1,5 m/min |
dirección del transportador: |
De izquierda a derecha |
cantidad de agua desionizada: |
400~800L/H |
Cantidad de escape de aire: |
³ /H de los 42m |
Rango de resistividad del agua DI: |
0~18MΩ |
Suministro de aire comprimido: |
0.5Mpa, 200~400L/min |
Fuente de alimentación:: |
恭喜, 站点创建成功
.container {
width: 60%;
margin: 10% auto 0;
|
Tamaño de la máquina: |
6600*1850*1650 (largo x ancho x alto) milímetro |
Peso de la máquina: |
3300KG |
Material: |
Acero inoxidable SUS304 |
Tamaño del paquete: |
L600*W500*T100mm como máximo |
Ancho neto del transportador: |
600 mm |
velocidad del transportador: |
0,1~1,5 m/min |
dirección del transportador: |
De izquierda a derecha |
cantidad de agua desionizada: |
400~800L/H |
Cantidad de escape de aire: |
³ /H de los 42m |
Rango de resistividad del agua DI: |
0~18MΩ |
Suministro de aire comprimido: |
0.5Mpa, 200~400L/min |
Fuente de alimentación:: |
恭喜, 站点创建成功
.container {
width: 60%;
margin: 10% auto 0;
|
Tamaño de la máquina: |
6600*1850*1650 (largo x ancho x alto) milímetro |
Peso de la máquina: |
3300KG |

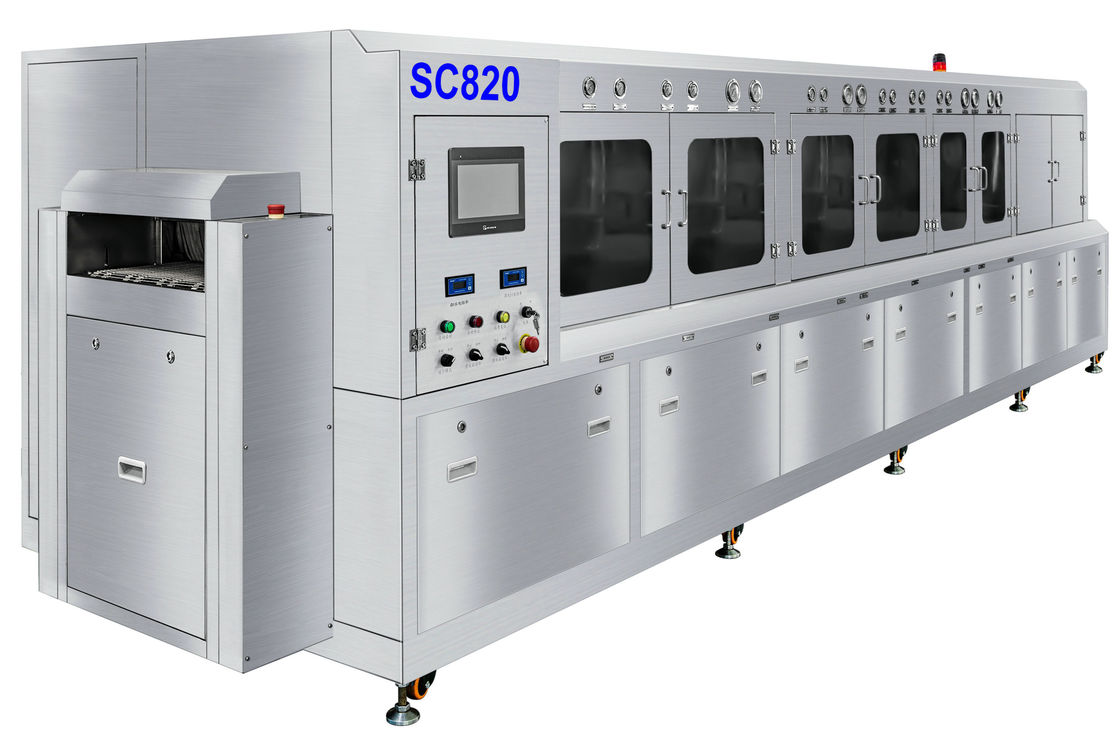

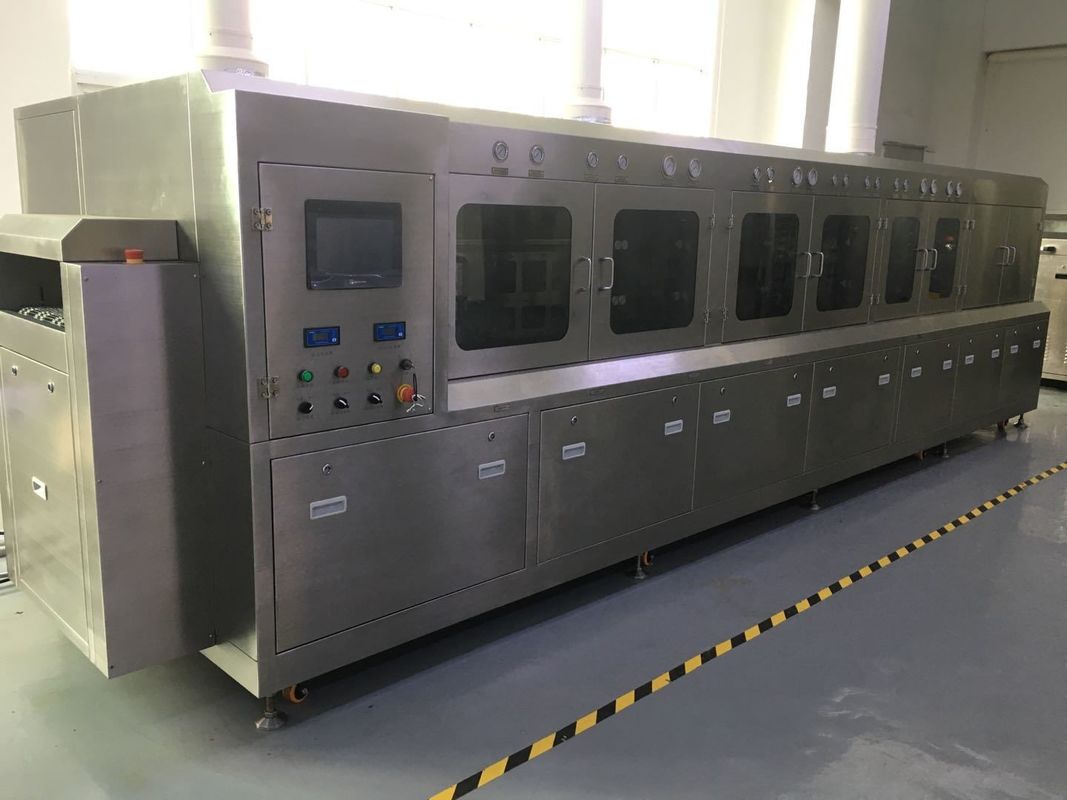

Con el desarrollo del moderno proceso de semiconductores, el flujo limpio del paquete SIP es muy importante.SC820 precisoLa máquina de limpieza automática de flujo de paquete SIP de alta calidad y precio razonable se utiliza para el proceso avanzado de paquete de semiconductores.
Para todo tipo de fundente de colofonia, fundente soluble en agua, fundente no limpio, pasta de soldadura y otras contaminaciones orgánicas e inorgánicas.
Proceso SC820: Prelavado+Lavado1+Lavado2+ Aislamiento químico+ Prelavado+ Enjuague+Aclarado final+ Secado con aire+ Secado con aire caliente1+ Secado con aire caliente2.
Mediante el uso de nuestra última tecnología de limpieza por aspersión de mezcla SHENHUA, el sistema tiene las siguientes ventajas:
1. Paquete SIP PCBA en sistema de limpieza en línea.
2. Tecnología de lavado por pulverización de mezcla líquida, resultado de súper lavado, flujo de pasta de soldadura de agua limpia a fondo y flujo no limpio.
3. Secciones de lavado más largas + sección de enjuague con agua desionizada + sección de soplado de aire + 2 secciones de secado con aire caliente.
4. Suministro de agua DI líquida y fresca automáticamente, desbordamiento de agua DI posterior a la sección a la sección anterior para renovar el agua DI.
5. Sistema de rociado arriba/abajo en las secciones de lavado y enjuague.
6. La presión de rociado de agua líquida y desionizada se puede ajustar para los diferentes requisitos de limpieza de productos semiconductores.
7. Estándar equipado con sistema de monitoreo de resistividad, rango de resistividad 0~18 MΩ.
8. Secado con cuchillas de aire + sistema de secado con aire caliente de 2 secciones.
9. Sistema de red transportadora plana de PCB inoxidable SUS304.
10. Sistema de control PLC, interfaz de operación en inglés, fácil operación.
11. Muchas funciones opcionales disponibles.
12. Estructura Total SUS304, resistencia a la corrosión ácida y alcalina.
Especificaciones de la máquina:
| S/N | Artículo | Especificaciones SC820 |
| 1 | red transportadora | 600 mm |
| 2 | velocidad del transportador | 0,1~1,5 m/min |
| 3 | altura del transportador | 900±50mm |
| 4 | dirección del transportador | De izquierda a derecha |
| 5 | tamaño del producto | L400*W600mm como máximo |
| 6 | altura del producto | 100 mm como máximo (con componente) |
| 7 | capacidad del tanque de lavado | 300L |
| 8 | capacidad del tanque de enjuague | 30L+120L+30L |
| 9 | consumo de agua desionizada | 400~1000L/H |
| 10 | aire agotado | 42m³ |
| 11 | Control eléctrico | PLC+TP |
| 12 | Rango de resistividad | 0~18MΩ |
| 13 | rango de pH | 0~14 |
| 14 | suministro de aire | 0.5Mpa |
| 15 | fuente de alimentación | AC380V,50/60HZ, 3P,150KW |
| dieciséis | tamaño de la máquina | L6600*W1750*H1650mm |
| 17 | peso de la máquina | 3600KG |
P1: ¿Qué tipo de productos semiconductores puede limpiar SC820?
A1: flujo en SIP, BGA, CSP, Flip chip... paquete.tiene una sección de lavado de 2x600 mm con varillas de rociado de 2x14, por eso es tan potente.
Q2: ¿Por qué es 150KW?
A2: en la sección de lavado tiene calentador de 3x12KW; en la sección de preaclarado tiene calentador de 1x12KW;en la sección de Enjuague, cuenta con calentador de 3x12KW;en la sección de aire caliente seco, tiene calentador de 2x7.5KW, y también tenemos sopladores de aire, bombas eléctricas.
P3: ¿Cuál es la temperatura del líquido y la temperatura del agua DI?
A3: la temperatura del líquido puede calentarse hasta 80 ℃;El agua DI puede calentarse a 60 ℃.
P4: ¿Cuál es el consumo de líquido por hora?
A4: depende del líquido en sí y de la temperatura, instalamos un condensador de refrigeración líquida, normalmente 5 ~ 15 l/hora.
