Product Details
Lugar de origen: Guangdong, China
Nombre de la marca: SHENHUA
Certificación: CE,ISO,UL
Número de modelo: SME-6600
Payment & Shipping Terms
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Detalles de empaquetado: Paquete del caso del vacío +plywood, tamaño del caso: 7200*2200*2200 milímetro (L*W*H)
Tiempo de entrega: 60~80days
Condiciones de pago: L/C, T/T, D/P, Western Union, Paypal, gramo del dinero
Capacidad de la fuente: 100 sistemas por año
Material: |
Acero inoxidable SUS304 |
Tamaño de placa de circuito impreso: |
L600*W500*T100mm como máximo |
Ancho neto del transportador: |
600 mm |
velocidad del transportador: |
0,1~1,5 m/min |
dirección del transportador: |
De izquierda a derecha |
cantidad de agua desionizada: |
500~1000L/H |
Cantidad de escape de aire: |
³ /H de los 42m |
Rango de resistividad del agua DI: |
0~18MΩ |
Suministro de aire comprimido: |
0.5Mpa, 200~400L/min |
fuente de alimentación:: |
CA380V, 3P, 50/60Hz, 150KW |
tamaño de la máquina: |
6600*1650*1650 (L*W*H) milímetro |
peso de la máquina: |
3200kg |
Material: |
Acero inoxidable SUS304 |
Tamaño de placa de circuito impreso: |
L600*W500*T100mm como máximo |
Ancho neto del transportador: |
600 mm |
velocidad del transportador: |
0,1~1,5 m/min |
dirección del transportador: |
De izquierda a derecha |
cantidad de agua desionizada: |
500~1000L/H |
Cantidad de escape de aire: |
³ /H de los 42m |
Rango de resistividad del agua DI: |
0~18MΩ |
Suministro de aire comprimido: |
0.5Mpa, 200~400L/min |
fuente de alimentación:: |
CA380V, 3P, 50/60Hz, 150KW |
tamaño de la máquina: |
6600*1650*1650 (L*W*H) milímetro |
peso de la máquina: |
3200kg |

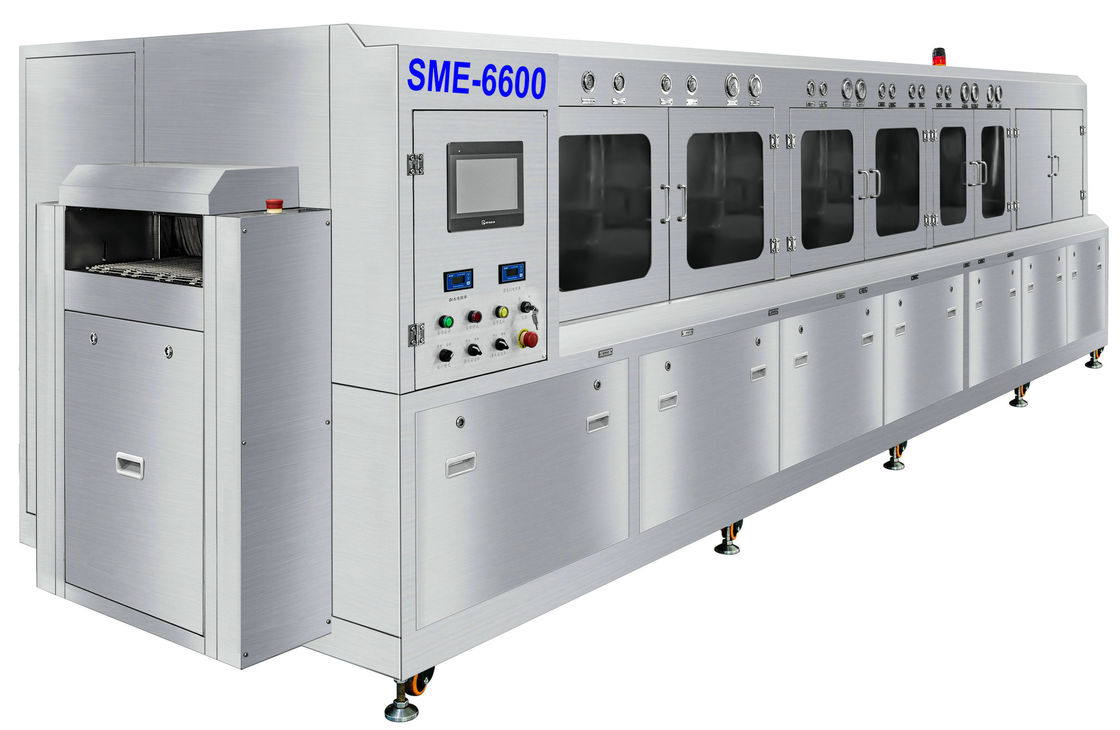

SME-6600 es un lavado líquido dual de alta presión de acero inoxidable y un DI Water Rinse Pbca Auto Cleaning System de la longitud de 6600m m.
Funcionamiento de limpieza excelente: Residuales del flujo de PCBA, bolas del soder y partículas en PCBA, por ejemplo: flujo de la resina, flujo soluble en agua, flujo no-limpio, goma de la soldadura y otras contaminaciones orgánicas e inorgánicas.
Sección y proceso de limpieza funcionales: Brushing químico del aire de Pre-wash+Wash1+Wash2+ isolation+ Pre-rinse+ Rinse+Final rinse+ + aire caliente caliente dry2 del aire dry1+.
Nuestra tecnología de limpieza avanzada de espray, el sistema tiene ventajas de siguiente:
1. Cantidad grande PCBA en la línea sistema de la limpieza.
2. el líquido grande del amout lava a chorro el método, resultado estupendo del lavado. Flujo a fondo limpio de la goma de la soldadura del agua-sular y flujo no-limpio de la goma de la soldadura en SMT o THT PCBA después de soldar con autógena.
3. Secciones secas del aire caliente de la sección +2 del soplo del aire de la aclaración secciones del lavado + de un agua más largas de los DI section+.
4. Abastecimiento de agua líquido y fresco de los DI automáticamente, desbordamiento de poste-sección DI water a la anterior-sección para renovar a DI water.
5. Sistema spary arriba/abajo en secciones del lavado y de la aclaración.
6. La presión líquida y de los DI de agua del espray se puede ajustar según requisitos dirrerent de la limpieza de PCBA.
7. Estándar equipado del sistema de vigilancia de la resistencia, gama 0~18 MΩ de la resistencia.
8. Los cuchillos de aire hacen el brushing de + el sistema seco del aire caliente 2 secciones.
9. Sistema neto del transportador plano inoxidable del PWB SUS304.
10. Sistema de control del PLC, interfaz inglés de la operación, operación fácil.
funciones opcionales 11.Many avalible.
12. Resistencia estructura SUS304, a la corrosión totales del ácido y del álcali.
Espec. de la máquina:
| S/N | Artículo | Espec. SME-6600 |
| 1 | red del conyeyor | 600m m |
| 2 | velocidad del transportador | 0.1~1.5m/min |
| 3 | altura del transportador | 900±50m m |
| 4 | dirección del transportador | De izquierda a derecha |
| 5 | Tamaño del PWB | L500*W600mm como máximo |
| 6 | Altura del PWB | 100m m como máximos (con el componente) |
| 7 | lave la capacidad del tanque | 300L |
| 8 | capacidad del tanque de la aclaración | 30L+120L+30L |
| 9 | Consumo de agua de los DI | 400~1000L/H |
| 10 | aire agotado | ³ de los 42m |
| 11 | control eléctrico | PLC+TP |
| 12 | Gama de la resistencia | 0~18MΩ |
| 13 | Gama del pH | 0~14 |
| 14 | suministro de aire | 0.5Mpa |
| 15 | fuente de alimentación | AC380V, 50/60HZ, 3P, 150KW |
| 16 | tamaño de la máquina | L6600*W1800*H1650mm |
| 17 | peso de la máquina | 3600KG |
Q1: ¿Porqué SME-6600 puede limpiar todo el PCBAs?
A1: SME-6600 es una máquina larga de la longitud de 6600m m, él tiene sección del lavado de 2x600m m con las barras del espray 2x14 en él, por eso él es tan potente.
Q2: ¿Por qué es 150KW?
A2: en la sección del lavado, tiene calentador 3x12KW; en la sección de la pre-aclaración, tiene calentador 1x12KW; en la sección de la aclaración, tiene calentador 3x12KW; en la sección seca del aire caliente, tiene calentador 2x7.5KW, y también tenemos ventiladores, bombas eléctricas.
Q3: ¿Cuál es temperatura la temperatura y del agua líquidas de los DI?
A3: la temperatura líquida puede calentar a 80℃; DI water puede calentar a 60℃.
Q4: ¿Cuál es el consumo líquido por hora?
A4: Depende de líquido y temperatura, instalamos el condensador fresco líquido, normalmente hora 5~15L/.
