Product Details
Lugar de origen: Dongguan, China
Nombre de la marca: SME
Certificación: CE, UL
Número de modelo: SME-5600
Payment & Shipping Terms
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Detalles de empaquetado: Paquete del caso del vacío +plywood, tamaño del caso: 1500*1400*2150 milímetro (L*W*H)
Tiempo de entrega: 30~40 días
Condiciones de pago: L/C, T/T, D/P, Western Union, Paypal, gramo del dinero
Capacidad de la fuente: 200sets/year
Tamaño del PWB: |
30x30mm~500x600m m |
Tamaño de limpieza de la cesta: |
L610*W560*H100mm* 2Layers |
Tiempo del lavado: |
5~10min |
Tiempo de la aclaración: |
1~2min/time |
Tiempos de la aclaración: |
3~5times (1~99 disponibles) |
Tiempo seco: |
20~25min |
temporeros líquidos del calor: |
~60℃ a la temperatura ambiente |
Temporeros secos: |
~99℃ a la temperatura ambiente |
Gama de la resistencia: |
0~18MΩ |
Suministro de aire: |
0.5Mpa, 200~400L/min |
Fuente de alimentación: |
AC380V. 3P, 50/60Hz, 28KW |
Tamaño de la máquina: |
1300*1200*1850 (L*W*T) milímetro |
Peso: |
600kg |
Material: |
Acero inoxidable SUS304 |
Tamaño del PWB: |
30x30mm~500x600m m |
Tamaño de limpieza de la cesta: |
L610*W560*H100mm* 2Layers |
Tiempo del lavado: |
5~10min |
Tiempo de la aclaración: |
1~2min/time |
Tiempos de la aclaración: |
3~5times (1~99 disponibles) |
Tiempo seco: |
20~25min |
temporeros líquidos del calor: |
~60℃ a la temperatura ambiente |
Temporeros secos: |
~99℃ a la temperatura ambiente |
Gama de la resistencia: |
0~18MΩ |
Suministro de aire: |
0.5Mpa, 200~400L/min |
Fuente de alimentación: |
AC380V. 3P, 50/60Hz, 28KW |
Tamaño de la máquina: |
1300*1200*1850 (L*W*T) milímetro |
Peso: |
600kg |
Material: |
Acero inoxidable SUS304 |

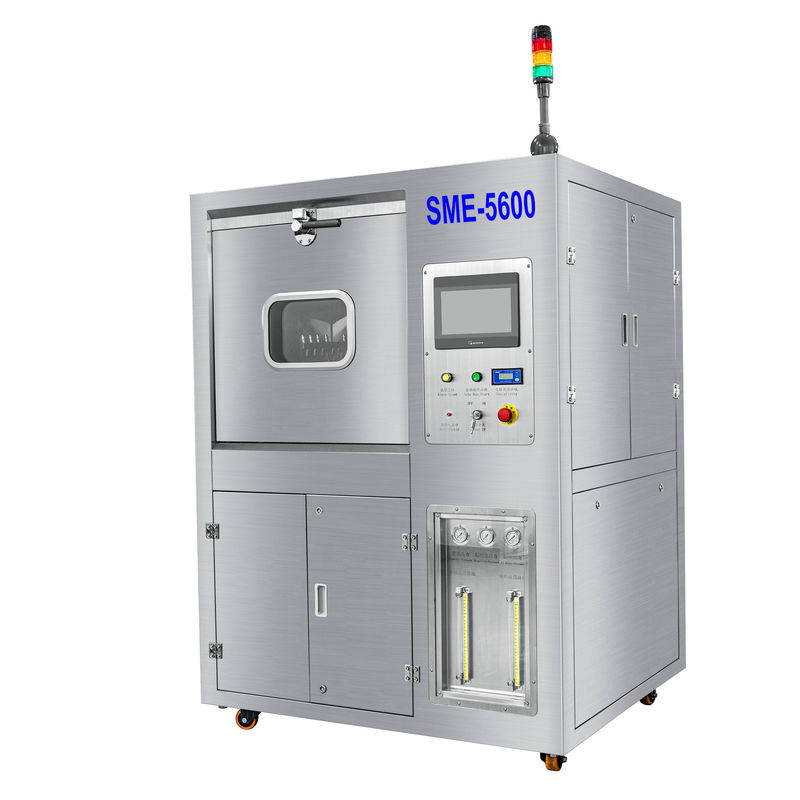

la máquina de limpieza PCBA del flujo off-line de 560*610m m 2 capas que limpian la cesta y la aprobación del CE es un mahcine off-line de la limpieza de PCBA. Es una máquina de la protección del medio ambiente compacta, ahorro de energía y.
SME-5600 se utiliza para lavar apagado el flujo residual, bolas de la soldadura, partichles en PCBA, por ejemplo: flujo de la resina, flujo no-limpio, flujo soluble en agua. Utilizado principalmente en militares, aviación, energía aeroespacial, médica, nueva, industrias de electrónica de automóvil, especialmente convenientes para la pequeña cantidad, tipos múltiples limpieza de PCBA.
Ventajas SME-5600:
1. Flujo a fondo limpio de la resina, flujo soluble en agua, flujo no-limpio, goma de la soldadura y otras contaminaciones orgánicas e inorgánicas en PCBA.
2. cesta de la limpieza 2-layers: 610m m (L) ×560mm (W) × 100m m (H) capas de x2.
3. Todos los procesos son directos visible una ventana panorámica grande.
4. Interfaz fácil de la operación, parámetros limpios de solidificación rápida. Diversas contraseñas pueden ser fijadas.
5. El filtro interno hace el líquido utilizó repetido.
resistencia de 6.Real-time measure DI water y supervisión de efecto limpiador. La gama de la resistencia es 0~18 MΩ.
7. El líquidos restantes en la bomba y los tubos son descargados por el aire comprimido y el flujo de nuevo al tanque de limpieza. Esta función ahorra el detergente el hasta 50%.
8. La limpieza de la mayor nivel, contaminación iónica cumple totalmente el requisito de la clase de IIPC-610D I.
9. Corrision-prueba totalmente de la estructura SUS304, del solide, del ácido y del álcali
Espec. SME-5600:
| ARTÍCULO | Espec. |
| Tamaño de limpieza de la cesta | L610xW560xH100mmx 2layers |
| Capacidad líquida del tanque del diluyente | 60L |
| Rocíe la capacidad líquida del tanque | 18L |
| Capacidad del tanque del concentrado | 30L |
| Tiempo de limpieza | 5~20min |
| Tiempo de la aclaración | 1~2 minutos/veces |
| Tiempos de la aclaración | 1~10times |
| Tiempo seco | 10~30min |
| Temporeros líquidos del calor del diluyente | ~60ºC a la temperatura ambiente |
| Tiempo seco del PWB | ~99ºC a la temperatura ambiente |
| Gama de la resistencia | 0~18MΩ |
| Filtro líquido | 0.2um |
| Filtro de agua de los DI | 0.2um |
| Filtro de aire | 10um |
| Tamaño del respiradero | φ76XH50 (milímetro) |
| Fuente de alimentación | AC380, 3 fases, 50/60Hz, 30KW |
| Suministro de aire | 0.5Mpa, 400L/Min |
| Tamaño de la máquina | L1300xW1200x1850 (milímetro) |
| Peso de la máquina | 600KG |
Q1: ¿Cuál es la duración de ciclo de la máquina de la limpieza del lote SME-5600?
A1: 30~45min total. lavado 10min+rinse 10min+dry 10~25min.
Q2: ¿Qué liuqid se puede utilizar en SME-5600 para limpiar PCBA?
A2: Depende de componentes electonical y suelda la goma en su PCBA. PCBA a base de agua que limpia el lavado líquido, aclaración de agua de los DI.
Q3: ¿Tenga muchos pcbas puede SME-5600 limpiar en un ciclo?
A3: El tamaño PCBA de L200*W100mm por ejemplo, puede limpiar 30~40pcs.
Q4: ¿Hace el PCBAs necesidad de cocer después de lavado, de la aclaración y del proceso seco en la máquina?
A4: Seguro, PCBAs después de la necesidad limpia de poner en el horno eléctrico y cuece por 2 horas en 100~110℃ o 4hours en 80~90℃to para hacer el PCBA totalmente seco.
Imágenes de la comparación antes de limpio y después limpio:
